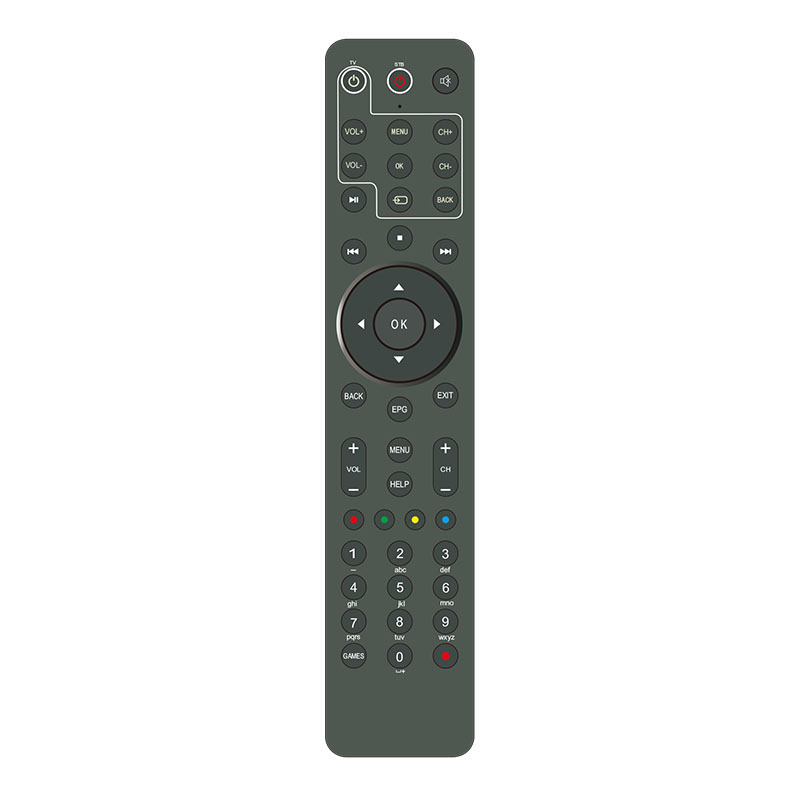

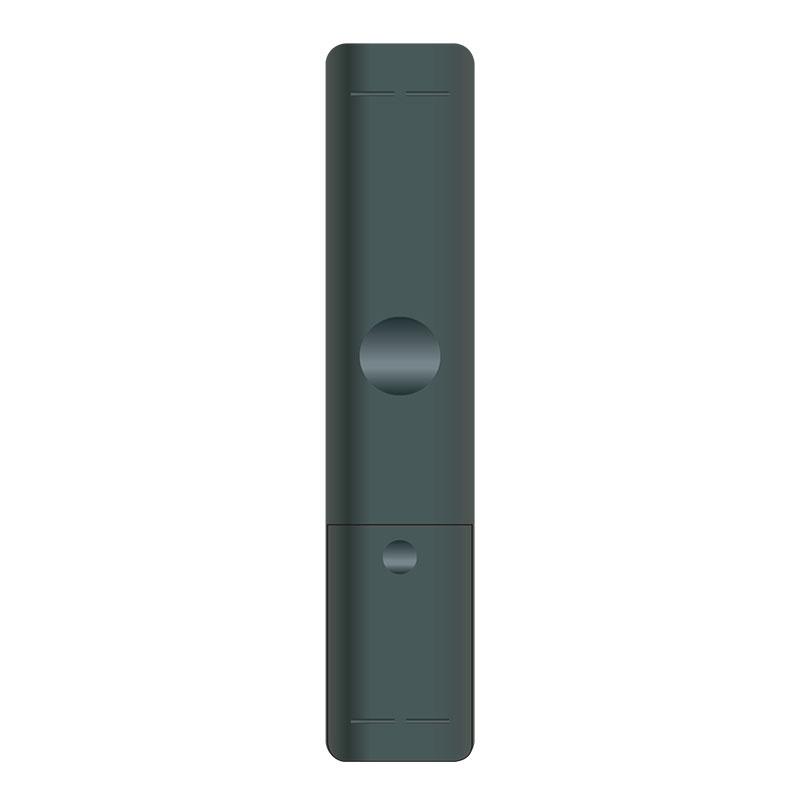

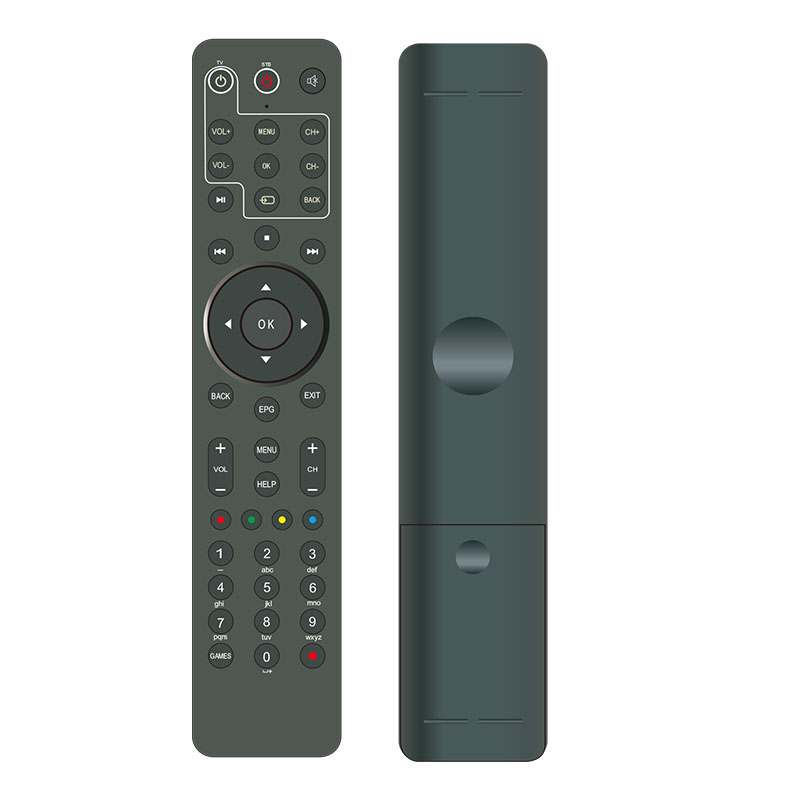

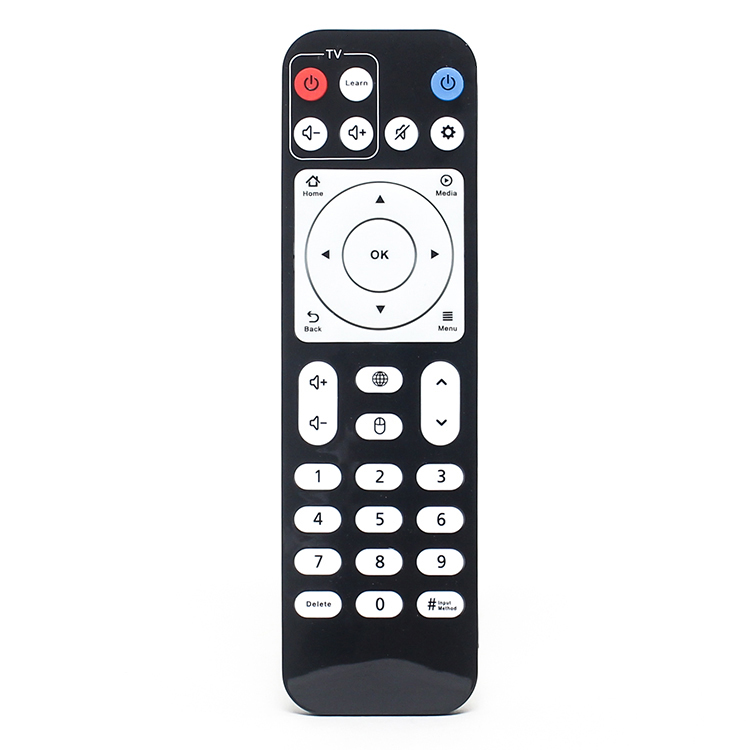

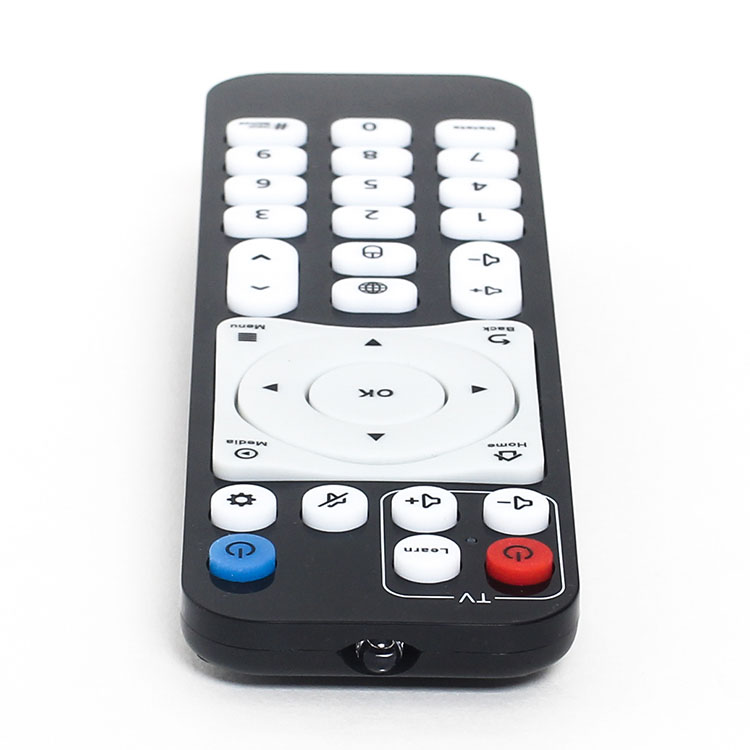

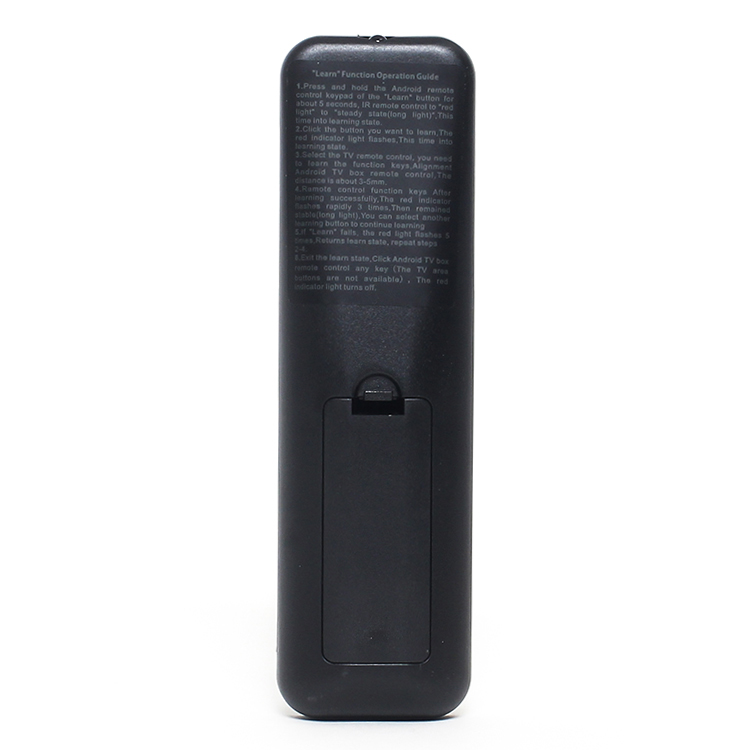

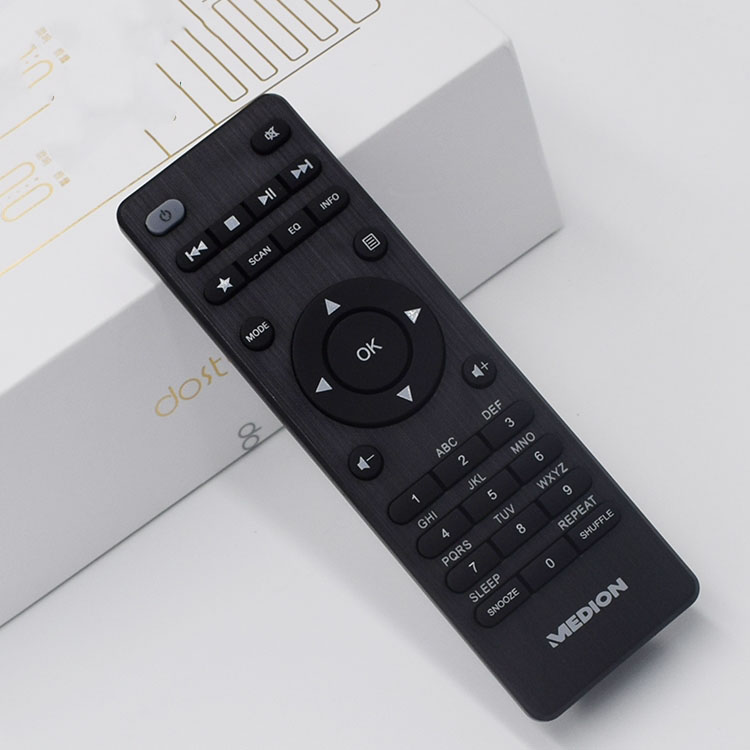

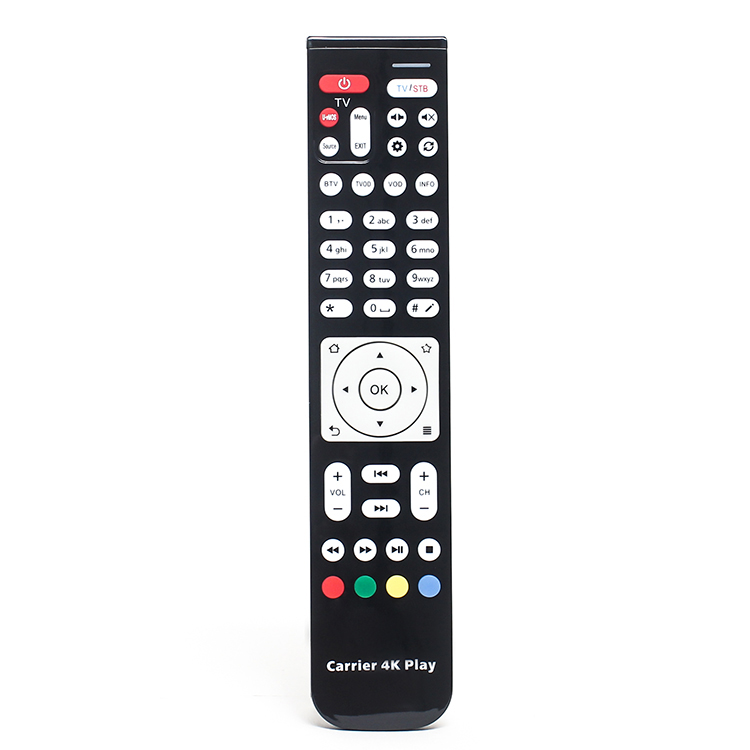

IR nuotolinio valdymo pultas

1. Tinka koduoti infraraudonųjų spindulių nuotolinio valdymo buitinei technikai;

2. Gali nuotoliniu būdu valdyti kelis buitinius prietaisus;

3. Jame yra mokymosi / valdymo multipleksavimo klavišas, 5–10 įrenginio pasirinkimo klavišų ir 10–20 funkcijų valdymo klavišų.Įrenginio pasirinkimo klavišas ir kiekvienas funkcijos valdymo klavišas kartu įgyvendina įrenginio valdymą;

4. Įrenginio pasirinkimo klavišas ir įvairūs funkcijų valdymo klavišai gali būti naudojami norint išmokti ir valdyti bendras kelių įrenginių funkcijas;

5. Maža kaina ir stipri apsauga nuo trukdžių.

Atsiųskite mums el

Produkto detalė

Produkto etiketės

Funkcija

1. Tinka koduoti infraraudonųjų spindulių nuotolinio valdymo buitinei technikai;

2. Gali nuotoliniu būdu valdyti kelis buitinius prietaisus;

4. Įrenginio pasirinkimo klavišas ir įvairūs funkcijų valdymo klavišai gali būti naudojami norint išmokti ir valdyti bendras kelių įrenginių funkcijas;

5. Maža kaina ir stipri apsauga nuo trukdžių.

Principas

Nuotolinį valdiklį sudaro infraraudonųjų spindulių priėmimo ir perdavimo grandinė, signalo kondicionavimo grandinė, centrinis valdiklis 8031, programų ir duomenų atmintis, klaviatūra ir būsenos indikacijos grandinė.

Nuotolinio valdymo pultas turi dvi būsenas: mokymosi būseną ir valdymo būseną.Kai nuotolinio valdymo pultas yra mokymosi būsenoje, kiekvieną kartą, kai vartotojas paspaudžia valdymo klavišą, infraraudonųjų spindulių priėmimo grandinė pradeda priimti išorinį infraraudonųjų spindulių signalą ir tuo pačiu paverčia jį elektriniu signalu, o tada aptinkama, formuojama, stiprinimas, o tada procesorius reguliariai jį atrenka.Kiekvieno mėginių ėmimo taško dvejetainiai duomenys saugomi tam skirtame saugojimo bloke su 8 bitais, kad būtų galima vėliau valdyti įrenginį.Kai nuotolinio valdymo pultas yra valdymo būsenoje, kiekvieną kartą, kai vartotojas paspaudžia valdymo klavišą, CPU nuskaito dvejetainių duomenų seriją iš nurodyto saugojimo įrenginio ir išveda nuosekliai (laiko intervalas tarp bitų ir bitų yra lygus laiko intervalui mėginių ėmimo metu ) Į signalo sulaikymo grandinę tuo pačiu metu moduliavimo grandinė atlieka signalo moduliavimą.Sustiprinus moduliacijos signalą, jį skleidžia infraraudonųjų spindulių diodas, kad būtų galima valdyti įrenginio funkciją, atitinkančią klavišą.
